变压器绕线机设备全解析 非晶、干变、油变厂家与机械栏目选购指南

在变压器制造行业中，绕线机是决定绕组质量与生产效率的核心设备之一。无论是非晶合金变压器、干式变压器还是油浸式变压器，其绕线工艺对设备的要求各有侧重。本文将以“机械栏目_机械设备”的视角，系统梳理变压器绕线机的主要类型，并介绍非晶、干变、油变对应的设备厂家特点，为行业用户提供一份实用的设备参考。

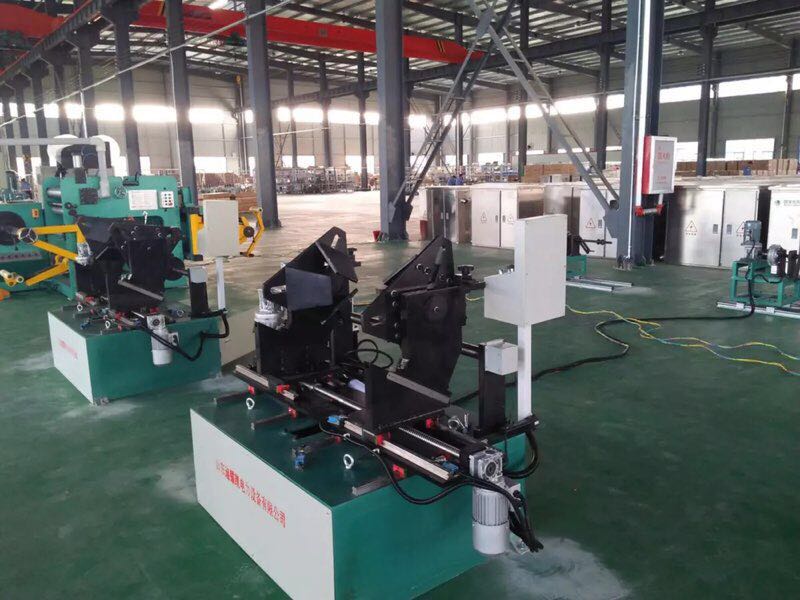

一、变压器绕线机的主要设备类型

1. 按绕组结构分类

• 层式绕线机：适用于中小型配电变压器、干变的高低压绕组，可实现多层密绕、等匝绕制。
• 箔式绕线机：专用于干式变压器低压箔式绕组，由铜箔或铝箔开卷、纠偏、张紧、剪切、焊接、绕制一次完成，自动化程度高。
• 饼式绕线机：常用于油浸式变压器和大型干变的高压绕组，可绕制连续饼、纠结饼、内屏饼等复杂结构。
• 非晶合金专用绕线机：针对非晶带材脆、薄、硬的特点，采用低张力、大直径辊轮和特殊导向，避免带材破碎。

1. 按自动化程度分类

• 半自动绕线机：人工上下料、手动排线，适合小批量、多规格生产。
• 全自动绕线机：PLC加伺服控制，自动排线、自动计数、自动停机，可配机械手上下料，适合大批量干变、油变绕组。
• 数控绕线机：多轴联动，可存储多种绕组工艺参数，实现恒张力、恒线速绕制，精度可达±0.1匝。

1. 按适用变压器类型分类

• 非晶变压器绕线机：主要针对非晶合金铁心配电变压器，绕组多为矩形或椭圆形，设备需具备矩形绕线夹具和低张力控制。
• 干式变压器绕线机：包括环氧浇注干变和浸渍干变，低压多用箔绕机，高压多用层式或饼式数控绕线机。
• 油浸式变压器绕线机：覆盖配电油变到大型电力油变，常用饼式、层式及组合式绕线机，重视导线张力和换位精度。

二、非晶、干变、油变变压器设备厂家概览

在“机械栏目_机械设备”分类下，变压器专用设备厂家通常按区域和专长形成不同集群。以下为常见设备类型与代表性厂家的简要说明（厂家排名不分先后，仅供参考）：

1. 非晶变压器设备厂家

• 专注领域：非晶带材剪切线、非晶铁心卷绕机、非晶变压器绕组绕线机、非晶铁心退火炉等。
• 设备特点：由于非晶带材厚度仅0.025mm左右，硬度高、脆性大，对开卷张力、剪切精度和卷绕同步性要求极高。
• 常见配套：非晶铁心自动卷绕机、非晶带材纵剪线、非晶变压器箔绕机。

1. 干式变压器设备厂家

• 专注领域：干变箔式绕线机、环氧树脂浇注设备、干变固化炉、干变高压数控绕线机。
• 设备特点：箔绕机需处理铜箔/铝箔开卷、去毛刺、焊接铜排、自动纠偏；高压绕线机需具备多段不同线径的自动切换功能。
• 常见配套：低压箔绕机、高压层式绕线机、浇注罐、固化炉。

1. 油浸式变压器设备厂家

• 专注领域：油变饼式绕线机、立式绕线机、卧式绕线机、导线张紧装置、自动排线系统。
• 设备特点：油变绕组匝数多、线规大，设备需提供大扭矩和恒张力，换位导线和组合导线需专用放线架。
• 常见配套：卧式饼式绕线机、立式绕线机、绝缘件加工设备、器身干燥炉。

三、选购变压器绕线机设备的要点

1. 明确绕组参数：线径范围、最大外径、最大长度、匝数、层数、是否箔绕。
2. 确认张力控制方式：磁粉制动器、气动张力或伺服张力，非晶和细线绕组建议选择伺服恒张力。
3. 排线精度：排线间距误差应小于导线直径的5%，高端设备可做到±0.01mm。
4. 自动化需求：批量大选全自动，规格多选半自动或数控可编程。
5. 厂家工艺支持：是否提供绕组试制、模具定制和操作培训。
6. 售后与备件：绕线机主轴、伺服电机、控制器等关键件的供应周期。

四、

变压器绕线机设备种类繁多，非晶、干变、油变三种变压器对绕线工艺的要求差异明显。用户在选择设备厂家时，应结合自身产品规格、产能规划和工艺路线，优先选择在对应细分领域有成熟案例的设备供应商。在“机械栏目_机械设备”中，合理化对比设备参数与厂家服务，才能让绕线机真正成为提升变压器制造质量与效率的利器。
